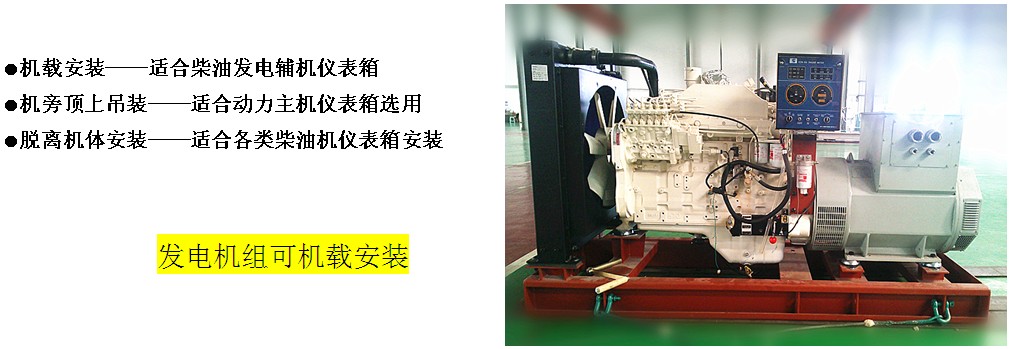

仪表箱安装方式选择
温度问题 振动防护
当现场出现以下情况时，应考虑将仪表 当仪表箱无论安装何处，只要在仪表读数
箱拆离柴油机另寻安装位和方式: 出现双虑影则说明振动过大，必须采取隔振、
1、机舱很窄小，散热条件很差。 隔振、防振措施。其中将仪表箱吊装或脱机安
2、机舱通风不够，或通风设计不当。 装就是最有效的方式。 3、当机组处于通风死角时。

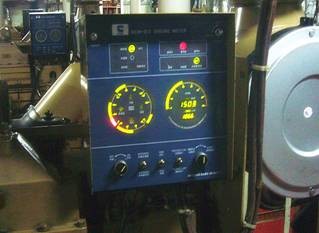

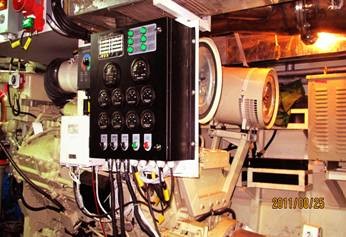

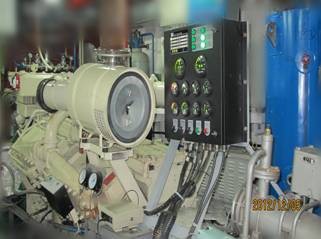

仪表箱机旁吊装示例 仪表箱脱机旁边安装示例
远程仪表箱选型
对KCM-II型可选标准的KCM-IIR远程仪表箱或XRM-LI型液晶显示器.
对XRM-I型普通机或XRJ-I/II型电喷机远程仪表箱, 当机房控制台柜空间充许时, 远程表的
配置可与机旁主表箱配置一样.
若空间体积受限则可选装匹配的液晶显示器

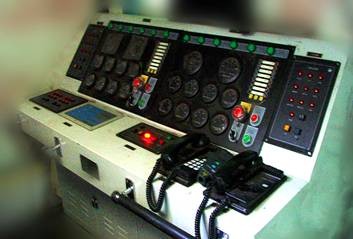

机旁主表箱和远程仪表配置相同的设计示例

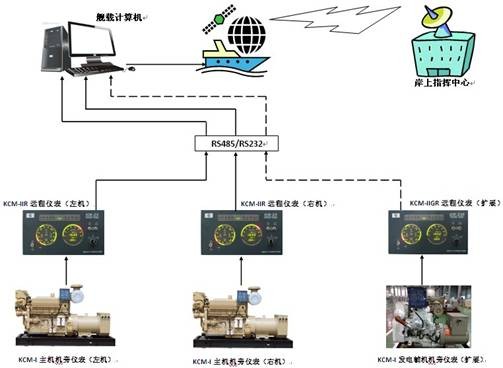

应用KCM-II型仪表箱的整船测量系统典型设计框图
●1～6#柴油机包括动力主机、发电辅机。
●远程仪表箱通常安装在集控室或驾驶台，根据设计1台柴油机可选配1～2台远程。
●当需与计算机组成系统时，应根据柴油机数量选配1～6×RS485/RS232协议转换器。

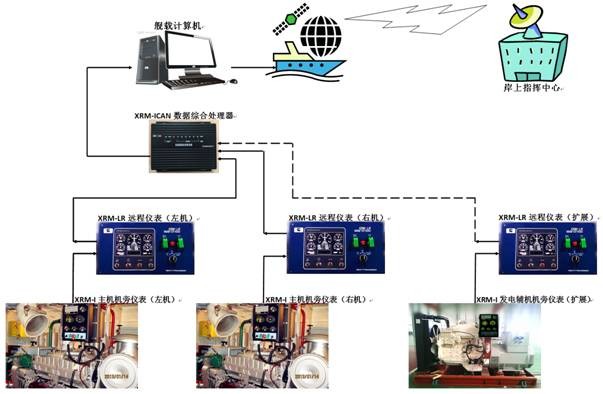

应用XRM/XRJ型CAN总线仪表箱的整船测量系统典型设计框图
●XRM-I型标准CAN仪表箱和XRJ-I/II型电喷机仪表箱均可以采用此系统结构。
●此系统需选配一个数据综合采集管理器将CAN总线协议转换成RS485。
●此处理器通常安装在机舱，再经RS485/RS232转换后至计算机。
●计算机后的远程数据传输需配无线Moden等附属器件。
●本公司可提供相应计算机软件服务。
