| 用途及功能： |
| 用于无人机舱或要求自动化控制的各种品牌柴油发电机组 |
| |
| 型号 |
仪表箱名称 |
零件号（康明斯） |
备注 |
| KCM-IIA |
发电辅机自动化数字仪表箱 |
4913989 |
配带4913988调速板 |
| KCM-IIAR |
自动化远程仪表箱 |
4913986A |
和AUTO-3自动化控制板 | |
| |
注：★ 订购康明斯柴油机可成套提供此仪表箱
★ 普通KCM-IIG仪表箱可加装AUTO-3自动化套件改装而成
★ 本仪表箱配置不同的调速板可用于其他品牌机型 | |
 | |
| |
| KCM-IIA自动化仪表箱总成测量仪表配置 |
| 名称 |
量程 |
分辨率 |
| ●数字、光栅转速表 |
0～3000r/min |
光栅50转/格、数字表1转 |
| ●机油温度表 |
60～150℃ |
3℃/格 |
| ●数字小时表 |
0～9999h |
1h |
| ●电瓶电压表 |
20～32V |
0.4V/格 |
| ●冷却水温表 |
60～120℃ |
2℃/格 |
| ●机油压力表 |
0～0.8 Mpa |
0.02 Mpa/格（P﹤0.4 Mpa）
0.04Mpa/格（P﹥0.4 Mpa） | |
| 工作电压：24V 工作温度：0～55℃ 相对湿度：﹤90% |
| |
| 标配康明斯电子调速器 |
 | |
| 发电机组自起动控制板 |
| （符合CCS船规AUTO-0要求） |
●无源常闭触点作为起动信号；
●2～10秒内响应起动柴油机(标准设定为5秒)；
●若柴油机连续三次起动不成功报警；
●自动控制柴油机运行转速；
●自动发出主开关合闸控制信号(无源触点)；
●主电恢复自动发出主开关分闸信号(无源触点)；
●3分钟后自动停车，恢复待机状态；
●设计有柴油机预供油控制功能。 |
| |
| 机组自起动控制板 |
 | | |
| |

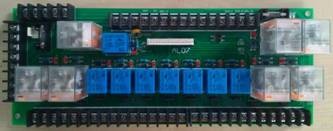

| 报警继电器控制板配置 |
 |
●三个用户自定义的备用开关量报警输出通道；
●具有紧急停车按钮接入和输出指示灯接口；
●有仪表箱备用电源输入接口； | |
●线路板零件号：4914579，版本号：AL07；
●高水温、低油压停车报警开关直接控制停车并有无源触点输出；
●高油温开关报警，并有无源触点输出；
●超速停车报警，并有无源触点输出；
●仪表电瓶电压低或高故障报警，并有无源触点输出；
●仪表高水温、低油压预报警输出；
●有远程仪表箱控制接入端子；
●”运行”状态指示灯及无源触点输出；
●有计算机RS485接口。 | |
| 注：可加装报警扩展板以满足更多报警项目需求 |
| |
| 控制开关设置 |
| ●自动/关/手动选择开关 |
●仪表主/备电源选择开关 |
●越控/正常运行选择开关 |
| ●遥控/0/机旁起动开关 |
●怠速/运行选择开关 |
●消音按键 | |
| |
| RS485计算机通信接口 |
| 本仪表箱的继电器板上设有二个RS485接口,利用它可与远程表箱和計算机进行数据通信. |
| 采用10芯线缆连接多台远程仪表箱实现远程多点监控的要求。 |
| |
| 外型尺寸以及安装方式同KCM-II型仪表箱 |
| 304×322×190通常利用背部4个螺钉安装于柴油机上 | |
 | |
| |
